SCR技術即選擇性催化還原技術,是指在較低溫度下,氮氧化物和氨氣(或其他還原劑)在催化劑表面發生反應,生成無污染的水和氮?dú)夂笤倥欧?,以達到脫除氮氧化物目的的技術。采用SCR技術進行脫硝,脫硝效率高(可達到85%以上),二次污染小且運行條件溫和[2]。
1. SCR技術反應機理及催化劑硫和水中毒機理

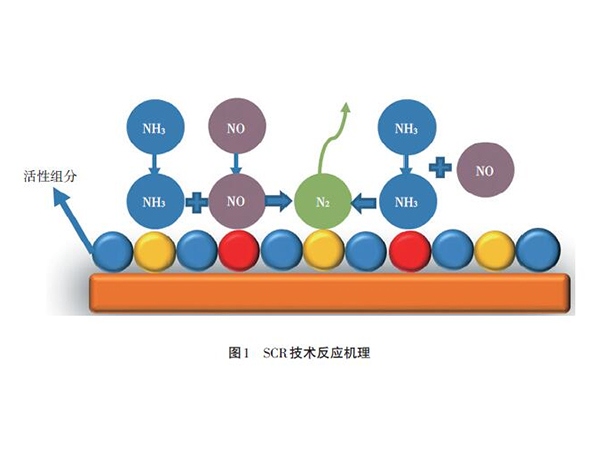

1.1 SCR技術的反應機理(圖1)

SCR技術的反應機理包括L-H機理和E-R機理,采用的催化劑不同,反應的機理也不盡相同。對于不同的載體和活性組分,可能按照不同的機理反應,也可能兩種反應機理同時存在。
L-H機理[3-4]是反應物分子均吸附在催化劑表面后,反應物分子或原子之間相互作用,生成產物。研究者認為,在這種反應機理下,氨氣和氮氧化物同時吸附在活性組分表面,活化為-NH2和亞硝酸鹽,之后活性物種之間反應生成氮?dú)夂退魵狻?br />
E-R機理[5]是反應物中某一種分子吸附在催化劑表面后被活化,活化的分子吸附氣相中的反應物分子,相互作用生成產物。研究者認為,在這種反應機理下,氨氣首先在催化劑表面吸附形成活性基團中間體,活性基團中間體再與氣相中的氮氧化物反應生成氮?dú)夂退?br />
1.2 催化劑的硫和水中毒機理
Zhang等人[6-9]在研究中發現,水對催化劑的影響一般可逆且催化劑活性為非持續下降,當水移除時,催化劑活性大多可恢復至初始水平,而加入二氧化硫后,催化劑活性會持續降低且二氧化硫移除后,催化劑活性無法恢復到初始水平,水的加入還會加速二氧化硫?qū)е碌拇呋瘎┦Щ?。這是因?yàn)樗募尤胍话阒皇桥c反應物NH3搶占活性位點,抑制NH3在催化劑表面的吸附,抑制NOx在NH3表面的吸附,所以催化劑活性可恢復。但當加入SO2和水后,SO2在催化劑的作用下與氧氣反應生成SO3,之后與活性組分繼續反應生成硫酸鹽(如硫酸錳等,錳的價態降低失去氧化還原能力),造成活性位點失效;SO3或與水和氨氣反應生成硫酸銨鹽(硫酸銨和硫酸氫銨等),阻塞催化劑的孔道和覆蓋活性位點。兩者均會造成催化劑的失活。
1.3 SCR工藝流程
固定源SCR 脫硝技術一般采用如下工藝流程[10]:首先對還原劑進行處理(如蒸發儲存罐內的氨水,與空氣混合),配置一定濃度的還原劑;然后通過注入系統(如噴氨格柵),將混合好的氨氣定量噴入SCR反應器上部煙氣中,并充分混合均勻;最后,在催化劑的作用下,氨氣與煙氣中的氮氧化物發生反應,生成氮?dú)夂退?。SCR脫硝系統一般還包括管路、風機、旁路和操作控制系統等。
2. SCR催化劑
催化劑是SCR技術的核心,是決定脫硝效率的關鍵因素。SCR催化劑主要分為高溫催化劑和低溫催化劑,不同溫度區間需使用不同種類的催化劑。目前工業上應用最為廣泛的SCR催化劑的主要活性組分為釩的氧化物,載體為二氧化鈦,反應溫度一般為300℃~400℃,屬高溫催化劑。但釩鈦催化劑溫度窗口較窄,且SCR反應器處于高塵段,故釩鈦催化劑易被粉塵沖刷或堵塞,改造已有項目成本較高。
采用低溫SCR技術,反應器一般位于脫硫裝置或除塵器之后,反應溫度<180℃,甚至<100℃。低溫SCR技術的優勢在于反應器布置在工程的尾端,對其他相關裝置的影響較??;在低塵位置,可一定程度減輕由顆粒物堵塞和煙塵中的堿金屬造成的催化劑失活。因此,低溫SCR催化劑越來越受到專家學者的關注。
評價低溫SCR催化劑優劣的三個重要指標為低溫活性、抗硫性能和抗水性能。近年來,對低溫SCR催化劑的主要活性組分的研究和探索最為廣泛。有研究表明,以TiO2為載體的Mn系催化劑有著較好的低溫催化活性,可滿足工業的使用要求。
但我國工業多采用濕法脫硫,脫硫后的煙氣中通常含有大量水蒸氣和未被處理掉的微量二氧化硫,在實際應用中錳系催化劑極易受到氧化硫和水的影響而失活,這是制約其大規模工業應用的主要原因。為了提高低溫SCR催化劑的抗硫和抗水性能,國內外學術和工業界都在努力探索。
