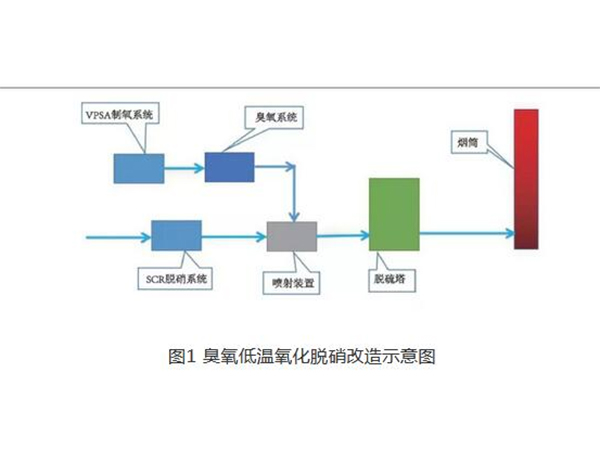

該項目采用在現有石灰石-石膏法脫硫塔前的入口煙道上布置臭氧噴射裝置，在SCR出口NOx排放濃度60mg/Nm3的工況下，通過臭氧氧化脫硝裝置將NOx排放濃度降至30mg/Nm3，達到深度減排的目的。圖1為臭氧低溫氧化脫硝系統的改造示意圖。
1.1 現有機組脫硝系統概況
本項目火電機組為亞臨界參數、自然循環、前后墻對沖燃燒方式、一次中間再熱、單爐膛平衡通風、固態排渣、緊身封閉、全鋼構架的∏型汽包爐。采用中速磨配冷一次風機，正壓直吹式制粉系統，每臺鍋爐配5臺磨煤機，4臺運行，1臺備用。脫硝系統采用液氨工藝SCR脫硝技術，配以“2+1”模式布置蜂窩式催化劑，設計脫硝效率為80%。機組發電機功率隨全年運行小時數的變化分別參見圖2所示。
經計算，機組平均負荷為230MW，負荷率為70%，煙囪入口處凈煙NOx排放值約35mg/Nm3,SCR催化劑效率已經由設計值80%升高至88.30%,SCR入口NOx濃度超過300mg/Nm3時，SCR脫硝系統的運行壓力會更大。因此，催化劑的使用壽命受到了限制、效率已接近正常運行臨界點。從圖2-b可知，凈煙氣NOx排放值時常超過50mg/Nm3，表明SCR系統隨機組負荷或者煤種的波動自動調節響應滯后，嚴重影響機組人員的正常調控，導致噴氨調門忽大忽小，可能造成氨逃逸率過大。由于機組SCR脫硝系統備用層也裝配了催化劑，現場未預留空間來再次增加催化劑，因此無法通過加層來增加脫除NOx的潛力。


1.2 改造方案的設備配置
本工程在引風機出口至脫硫塔入口的煙道內設置墻式噴槍進行臭氧/氧氣混合氣體的噴射，并輔以高壓稀釋風克服煙道壓力。高價態的氮氧化物隨煙氣進入脫硫塔進行溶解和氧化，形成硝酸鈣，經脫硫廢水系統排出。具體布置一套采用吸附真空解吸法(VPSA)連續制取純度90%～95%的氧氣，為臭氧發生器提供氧源，兩套采用介質阻擋放電的技術原理的管式臭氧發生器來生產臭氧介質，臭氧介質通過一套活性分子反應器裝噴射裝置噴進脫硫塔前的煙道煙氣中進行氧化反應。
1.3 臭氧脫硝主要系統
1.3.1 制氧系統
采用VPSA連續制取純度90%～95%的氧氣，為臭氧發生器提供氧源。普通空氣經入口過濾器過濾后，由鼓風機送往吸附塔，在吸附塔內完成氧氣的制備，在緩沖罐內進行緩沖后，經一級壓縮氧壓機后進入儲氣罐待用。空氣制氧后的剩余產物經管道過濾器、真空泵排至排氮消聲器對外排空。
1.3.2 煙道反射噴射系統
臭氧噴射系統由流量調節控制系統，臭氧噴嘴以及煙氣分布器組成，該系統能夠滿足臭氧與煙氣充分均勻混合，臭氧流量數據可實現遠傳并時時可調。臭氧噴射位置選擇靜電除塵器后部煙道，煙氣溫度低于200℃，能保證臭氧與NOx高效反應的溫度區間及反應時間。
1.3.3 臭氧發生器
采用介質阻擋放電的技術原理，將氧氣電離后生成高濃度的臭氧、氧氣混合氣體，混合氣體氧化性強，由于部分氧氣也攜帶電子，能進一步增加氧化反應效率。
1.3.4 冷卻水循環系統
因臭氧發生器在工作中將產生大量熱量，而臭氧發生器的工作溫度應小于30℃，故需要設置冷卻水循環系統降溫。采用閉路循環冷卻系統，內循環為閉路循環，采用除鹽水注滿整個系統。外循環直接接入電廠循環水系統。
臭氧發生器冷卻水設計內循環冷卻水系統，通過板式換熱器換熱，為臭氧發生器提供冷卻水，可有效防止因外循環水質變化（尤其是氯離子與pH值）對臭氧發生器的腐蝕。
1.3.5 吸收塔系統
采用現有石灰石-石膏法脫硫系統，氧化反應產物進入脫硫塔與噴淋液反應。臭氧反應后生成的高價態NOx易溶于水，同時與石灰石漿液生成一定量的硝酸鹽，含有硝酸鹽的液體同石膏漿液通過石膏漿液泵排出，進入石膏脫水系統。脫水后的固體石膏外運使用，脫除液體溢流后進入濾液箱，最終返回到脫硫塔或當氯離子超標時隨脫硫廢水排出脫硫系統。
1.3.6 安全報警系統
系統根據相應規范設計，臭氧制備區內安裝臭氧泄漏報警儀、氧氣制備區或者儲存區內安裝氧氣泄漏報警儀，當這些區域內環境中臭氧/氧氣泄露超標時，系統輸出報警信號。
