通過分析帶式燒結機煙氣中SO2,NOx濃度及煙氣溫度隨燒結機燒結過程進行的變化規律，研究硫塵硝一體化技術應用在燒結機煙氣治理中的可行性。提出工藝路線:將燒結機煙氣根據各風箱的煙溫分為100℃以下的低溫部分、100℃以上的中高溫部分。中高溫部分煙氣可直接引入硫塵硝一體化設備進行煙氣綜合治理，而低溫部分煙氣則可通過布袋除塵器等預除塵處理后作為冷卻機的冷空氣對熱鐵礦進行冷卻處理，冷卻后的300~400℃高溫廢氣再匯入硫塵硝一體化設備，與燒結機中高溫部分煙氣一同進行250~400℃的脫硫、除塵、脫硝一體化超凈處理。將硫塵硝一體化技術應用于燒結煙氣治理中，是節能簡易且高效的超凈治理。
引言
隨著鋼鐵行業的快速發展，金屬填料天然富礦在產量和質量上都遠遠無法滿足高爐冶煉的要求，而大量貧礦經選礦后得到的精礦粉卻不能直接入爐冶煉，因此，往往通過人工方式將精礦粉制成塊狀的人造富礦供給高爐使用。目前生產人造富礦的方法主要有燒結法和球團法，其中鐵礦粉的燒結是目前最重要的造塊技術，因此燒結煙氣也不可避免地成為鋼鐵行業廢氣污染物的主要排放源。據《鋼鐵燒結煙氣多污染物的排放特征及控制技術》報道，鋼鐵燒結工序的粉塵排放量約占鋼鐵生產總排放量的20%,SO2占比高達60%，同時鋼鐵燒結煙氣粉塵排放濃度約為1000~5000mg/m3;SO2排放濃度約為300一10000mg/m3,SO2濃度變化大，平均排放濃度可達1575mg/m3。因此燒結煙氣的治理也是鋼鐵企業廢氣污染防治的重中之重。特別是GB28662-2012《鋼鐵燒結、球團工業大氣污染物排放標準》的實施，對SO2,NOx、粉塵的排放均有非常嚴格的要求，可見燒結煙氣的治理將日漸嚴峻。
1常規治理工藝
目前，針對燒結煙氣的治理方式很多，然而燒結機機頭煙氣具有負壓高(最高達20000Pa)、含濕量大、含有SO2,H2S等腐蝕性氣體且粉塵比電阻較高等特點，給電除塵器的設計、選型帶來了很大困難。長期以來，中、小型燒結機機頭收塵系統都采用旋風、多管等除塵效率較低、故障率較高的除塵器，嚴重影響了燒結機的正常生產和環保治理。而針對燒結煙氣的脫硫處理，截至2012年底，我國已建成投運燒結脫硫設施389臺，而全國燒結機共超1200臺，脫硫覆蓋率不足1/3。調查發現，我國燒結煙氣脫硫市場混亂，簡單模仿、低質低價、惡性競爭現象普遍;防腐、外保溫、副產物處理等環節缺失;普遍缺乏有效的運營維護，設備故障率高，投運率低。依據2012年相關環保部門核查結果顯示，全國平均綜合脫硫效率僅為38.6%。針對燒結煙氣的脫硝處理，由于燒結煙氣平均溫度為150℃左右，而往往脫硝催化反應要求的反應溫度為260~380℃，過低的反應溫度將顯著提高副反應的發生，如生成(NH4)2SO4或NH4HSO4附著在催化劑表面，堵塞催化劑的通道和微孔，從而大大降低催化劑的活性。因此，燒結煙氣的綜合治理不僅要脫除粉塵、SO2,NOx和二噁英等有害物質，還應對煙氣凈化產物進行無害化處理，消除二次污染并節約資源及經濟成本。目前，燒結煙氣的常規治理工藝中典型的超低排放技術路徑有
1)以活性炭吸附法脫硫脫硝處理為主的靜電除塵器+活性炭吸附法+袋式除塵器工藝，從脫硫適應性、有無二次污染及脫硝等方面，能夠取得較好的脫硫脫硝效果，并可同時脫除二噁英，但存在系統投資非常大，運行維護成本高，占地面積大，系統較為復雜等諸多問題。
2)以中高溫選擇性催化還原法(SCR)脫硝處理及濕法脫硫處理為主的靜電除塵器+煙氣加熱+中高溫SCR+煙氣換熱+石灰石石膏濕法脫硫+濕式電除塵+煙氣脫白霧裝置工藝，雖然技術相對成熟，具有較高的脫硝效率，在燃煤電廠也已得到廣泛應用，但應用在燒結煙氣治理系統則需要經歷先升溫后降溫的處理，能耗高，同時濕法脫硫后產生的大量廢水也需要進行二次處理，整體運行成本非常高。為此，開發一套適合燒結煙氣的多污染物超低排放工藝迫在眉睫。
燒結煙氣的常規工藝往往以煙氣平均溫度150℃左右為出發點進行相應的工藝設計，從而采用低溫的濕法脫硫、布袋除塵、電除塵、活性炭脫硫脫硝等方式進行煙氣處理，而有著優異脫硝性能的SCR技術處理則需要通過燃燒器等升溫再通過煙氣再熱器(GGH)等降溫的配合才能實現煙氣的達標排放。通過利用燒結煙氣的余熱產生蒸汽進行發電的技術早已存在，以濟南第二燒結廠為例，其余熱回收段煙氣溫度為300~400℃，該段煙氣通過進人高效余熱鍋爐，加熱鍋爐內的水能夠產生375℃的過熱蒸汽和0.37MPa的低壓飽和蒸汽供給汽輪機發電。因此，燒結煙氣也能找到更高的溫度段進行多污染物的超低排放綜合治理，從而避免低溫處理帶來的諸多弊端。
2燒結工藝分析
燒結是指在一定的高溫作用下，使部分鐵礦粉顆粒表面發生軟化和熔化，產生一定量的液相，并與其他未熔礦石顆粒作用，冷卻后液相將礦粉顆粒藏結成塊的過程。其中，帶式燒結機是我國冶金鋼鐵企業使用最為廣泛的一種燒結機型號，其技術先進、可靠且實用，適用于大、中型規模燒結廠的鐵礦粉燒結處理。本文將以帶式燒結機為研究對象，進行工藝分析。
帶式燒結機主要組成部分有燒結機驅動裝置、點火裝置、走行軌、導軌、滑道、風箱、密封裝置等。
帶式燒結機是由鋪設在鋼結構上的封閉軌道和在軌道上連續運動的一系列燒結臺車組成。首先將燒結礦中分出的鋪底料(10-20mm)加至臺車上，以保護臺車箅條并減少廢氣中的含灰量，然后再將燒結混合料經布料機加至臺車上，并保持規定的高度。隨之進行抽風點火燒結，隨著臺車的前進，通過抽風助燃，燒結過程將由料層表面向下不斷進行，將混合料由上至下燒透，生成燒結礦。至機尾時燒結完成，臺車翻轉而將燒結餅傾卸。燒結餅經破碎和篩出熱反礦后，送至冷卻機冷卻?？张_車沿下部軌道繼續運行回?zé)Y(jié)機頭部，進行新一輪的加料點火燒結過程，如此循環。而燒結廢氣則由料層中抽出至臺車下的風箱從而并入集氣總管及煙道，經處理后排向煙囪。
帶式燒結機的抽風燒結過程是自上而下的，燒結料層依據高度溫度變化可分為燒結礦帶、燃燒帶、干燥預熱帶和過濕帶。這4個分帶的厚度體現了燒結過程所有熱狀態特性，同時導致各帶產生的燒結煙氣溫度也存在明顯差異。其煙氣溫度分布規律大致為:
1)燒結礦帶:燒結礦層經高溫點火后，燒結料中燃料燃燒釋放大量的熱使表面料層中礦物產生熔融，由于燃燒層下移及冷空氣的通過，生成的熔融液相將被冷卻而再結晶(1000~1100℃)凝固成網孔結構的燒結礦。
2)燃燒帶:燃料在該層燃燒，溫度高達1350~1600℃，使礦物軟化熔融粘結成塊，該層除燃燒反應外，還發生固體物料的熔化、還原、氧化以及石灰石和硫化物的分解等反應。
3)預熱干燥帶:經燃燒層的高溫廢氣，把混合料很快預熱到著火溫度，一般為400~800℃，此層內開始進行固相反應，結晶水及部分碳酸鹽、硫酸鹽分解、磁鐵礦局部被氧化。廢氣下行并繼續將下層物料加熱，使下部料層溫度很快上升到100℃以上，料層中的游離水大量蒸發。
4)過濕帶:經預熱干燥層的熱廢氣含有大量水分，料溫低于水蒸氣的露點時，廢氣中的水蒸氣會重新凝結，使混合料中水分大量增加而形成過濕層，此層水分過多，使料層透氣性變差，降低燒結速度。
燒結結束后所獲得的熱燒結礦，溫度高達600~1000℃，必須經過冷卻機吸人的冷空氣冷卻至150℃以下才能由帶式輸送機運往高爐，冷卻廢氣溫度約為300~400℃。
3燒結煙氣多污染物排放特征
研究表明，燒結煙氣中SO2的主要來源于鐵礦石中的硫化物、硫酸鹽等分解及固體燃料(如煤粉)的燃燒;NOx的主要來源為燒結點火過程、固體燃料燃燒及高溫反應階段。結合燒結工藝可知，燒結過程廢氣污染物成分會隨燒結料層分帶而不同，而燃燒帶及干燥預熱帶很可能是廢氣中SO2,NOx的主要來源。燒結過程始于機頭的高溫點火，并隨臺車前進，在抽風機作用下由料層表面向下不斷進行并于機尾完成。而燒結廢氣則由料層中抽出至臺車下的風箱從而并入集氣總管及煙道，經處理后排向煙囪。因此，通過對不同的風箱進行不同的煙氣處理，將可能找到燒結煙氣更為適合的超低排放工藝。
通過朱廷飪等對某鋼鐵企業燒結煙氣中SO2及NOx濃度沿?zé)Y(jié)方向的變化研究，及其與濟鋼集團400m2燒結機、福建省三鋼(集團)180m2燒結機測試結果的對比可以發現:SO2與NOx的濃度隨燒結機位置的不同而變化，中后部煙氣SO2濃度高，機頭濃度幾乎為0;NOx濃度沿?zé)Y(jié)方向的變化與SO2不同，NOx在機頭最高，而中部及機尾濃度低;同時，風箱煙氣溫度也隨燒結方向不同而變化，前端和中段溫度較低，約50~100℃，而中段及末端溫度較高，約100~400℃，兩者風箱數比例約1:1。
4硫塵硝一體化技術(LongkingSCR+)
LonkingSCR+是近年來龍凈環保股份有限公司從國外引進并優化整合出的一套新型煙氣中高溫干法超凈治理工藝，工藝特點為
1)采用循環流化床煙氣脫硫技術(CFB-FGD)對煙氣進行250~400℃的干法脫硫處理，其依托于傳統CFB-FGD技術的循環流化床原理，能夠使吸收劑在反應器內多次再循環，延長了吸收劑與煙氣的接觸時間，從而大大提高了吸收劑的利用率。不但具有一般干法脫硫工藝的諸多優點，如流程簡單、占地少、投資低以及副產品可以綜合利用等，而且能在鈣硫比很低(Ca/S=1.1—1.2)的情況下達到與濕法脫硫工藝相當?shù)拿摿蛐?95%左右)。
2)采用帶脫硝催化劑型的復合陶瓷濾筒為核心元件進行煙氣的脫硝、除塵一體化處理(以下簡稱塵硝一體化技術)，該技術采用過濾式的除塵方式，通過陶瓷濾筒表面的篩濾和攔截作用對煙氣中粉塵進行攔截，從而實現除塵;同時，由于復合濾筒內部載有大量SCR脫硝催化劑，當煙氣由濾筒表面進人濾筒內的除塵過程中，煙氣中的NOx也能夠在催化劑作用下與預先注人的氨進行反應生成N2，從而實現煙氣的除塵脫硝同步處理。塵硝一體化的優勢在于其采用的陶瓷濾筒，表面覆膜孔徑小，可處理亞微米級顆粒物，具有非常高效的除塵效果，同時由于其本身為陶瓷耐火材料，最高能耐受近850℃高溫，從而確保其能在250~400℃的最佳脫硝反應溫度下同步進行高效除塵處理而不損壞濾料，進一步節約設備投資及占地。
3)硫塵硝一體化技術集合了CFB-FGD煙氣脫硫技術與塵硝一體化技術，采用的中高溫+法治理工藝不產生污水等二次污染，也避免了煙囪的腐蝕。同時，其特殊的中高溫干法一體化處理方式既避免了干濕結合工藝中煙氣反復升溫降溫的弊端，還有利于凈煙氣的余熱回收。因此，若能找到燒結煙氣中合適的溫度段，則硫塵硝一體化技術優勢明顯。
5硫塵硝一體化技術應用在燒結煙氣治理的可行性
LongkingSCR+是以循環流化床脫硫、濾筒除塵及SCR脫硝為一體的250~400℃的中高溫干法綜合處理工藝，而燒結煙氣中NOx主要集中于前端的低溫段，SO2的排放主要集中于中后段的高溫段，因此若能提高燒結機前端的煙氣溫度，則能很好地使用該技術對燒結煙氣的SO2,NOx及粉塵進行綜合的治理，從而減少廢水、煙囪腐蝕、煙氣再熱器(GGH)升溫降溫等。此外，燒結機燒結后還有一個必備的冷卻階段，需要通過吸人冷空氣將溫度高達600~1000℃的熱燒結礦冷卻至150℃以下才能運送至高爐使用，而冷卻廢氣高達300~400℃，這將為燒結機前端煙氣溫度的提高提供一個非常節能且便捷的方式。冷卻機廢氣也是目前燒結機余熱回收發電的主要余熱來源。
為此，針對燒結煙氣的綜合治理，最可行的工藝路線可能為將燒結機煙氣根據各風箱的煙溫分為100℃以下的低溫部分、100℃以上的中高溫部分，中高溫部分煙氣可直接引人硫塵硝一體化設備進行煙氣綜合治理，而100℃以下的低溫部分煙氣則可通過布袋除塵器等預除塵處理后作為冷卻機的冷空氣對熱鐵礦進行冷卻處理，冷卻后的300~400℃高溫廢氣再匯入硫塵。

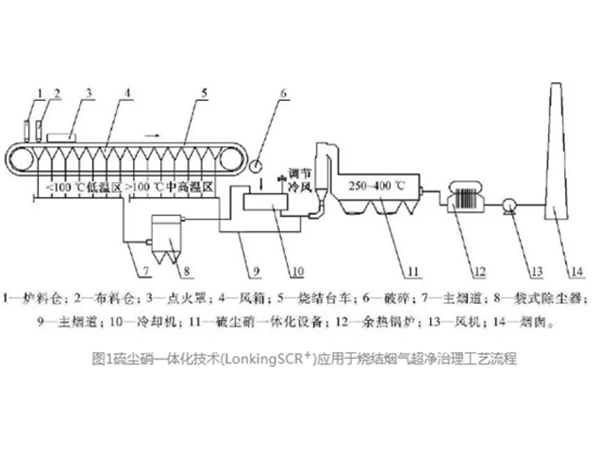

硝一體化設備，與燒結機中高溫部分煙氣一同進行250一400℃的脫硫、除塵、脫硝一體化超凈處理。凈化后煙氣可再次經過余熱回收后再排人煙囪(如圖1所示)。將硫塵硝一體化技術應用于燒結煙氣超凈治理中有以下優勢:
1)能夠通過直接利用燒結后的熱鐵礦余熱進行煙氣的升溫而不需使用額外的加熱器等昂貴設備;
2)硫塵硝一體化技術能夠?qū)⒚摿?、除塵、脫硝同步進行高效的超凈處理，大大簡化了工藝并再次節約了設備成本;
3)硫塵硝一體化技術的中高溫干態煙氣處理工藝，減少了廢水等二次污染，避免了煙囪腐蝕等問題，也有利于凈煙氣的余熱回收利用。
