燃煤機組在低負荷運行下脫硝系統改造的方法,經過方案比選,確定省煤器煙氣旁路技術為本課題的最終方案。通過現場試驗測試,分析試驗數據,得出運用省煤器煙氣旁路技術后,低負荷運行時脫硝系統入口煙溫達到催化劑的正常使用溫度,脫硝系統可以正常投運,滿足超低排放的要求。
0 引言
內蒙古自治區發展和改革委員會，內蒙古自治區環保廳聯合下發的“關于印發《內蒙古自治區煤電節能減排升級與改造計劃（2014—2020）年》的通知”中提到，重點對現役燃煤火電機組進行環保改造。各發電企業要因廠制宜采用現有成熟的環保技術進行改造，鼓勵自治區現役30 萬千瓦級以上燃煤發電機組實施大氣污染物超低排放限值的要求，即煙塵排放濃度約10 mg/m3，SO2 排放濃度約35 mg/m3，NOx 排放濃度約50 mg/m3 的要求。
為適應國家環保政策和新的排放要求，響應電網公司要求深度調峰的相關要求，避免鍋爐在低負荷下出現氮氧化物排放超標的問題，決定對鍋爐進行全負荷脫硝技術改造。如果改造后的脫硝系統能夠在低負荷下穩定運行，且氮氧化物排放濃度達到超低排放限值要求，對于機組連續穩定運行具有重要意義。
1 系統概況
1.1 機組概況

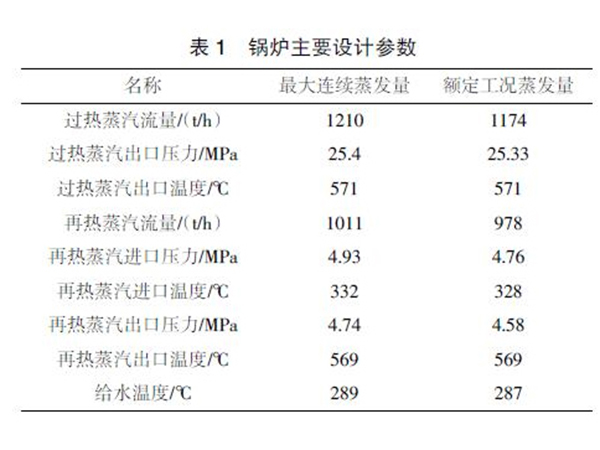

機組為2x350 MW 超臨界燃煤間接空冷供熱機組，配備上海鍋爐廠有限公司生產的超臨界參數變壓運行螺旋管圈直流鍋爐，采用單爐膛、一次再熱、平衡通風、固態排渣、全鋼結構、全懸吊結構乇型布置形式。燃燒方式采用四角切圓燃燒，配中速磨煤機正壓直吹式制粉系統。鍋爐設計最低不投油穩燃負荷及最低直流負荷臆30%BMCR（Boiler Maximum Continuous Rating，鍋爐最大連續蒸發量）。鍋爐主要設計參數見表1。


1.2 脫硝系統概況
脫硝系統采用SCR（Selective Catalytic Reduction，選擇性催化還原法），入口NOx 濃度設計值為350 mg/m3（干基，6%O2），出口NOx 濃度為70 mg/m3，脫硝效率設計值為80%。催化劑采用板式催化劑，按“2+1”設計，還原劑為液氨。SCR 反應器布置于省煤器與空預器之間，催化劑的適宜溫度為（310-420）度。
2 脫硝系統存在問題
由煙氣溫度與SCR 系統催化劑活性關系（圖1）可以看出，隨著溫度的升高催化劑活性也越來越高。在高負荷運行時，進入脫硝系統入口處的煙溫較高，處在催化劑運行的正常范圍內。但出現低負荷運行時，從省煤器中出來的煙氣溫度較低，低于催化劑的正常使用溫度，過低的排煙溫度無法滿足脫硝系統連續、穩定地運行。且如果長時期低負荷運行，會造成催化劑效率低，氨逃逸率增大，導致空預器堵塞。所以需要對脫硝系統進行改造，以適應不同負荷運行時對催化劑的影響。

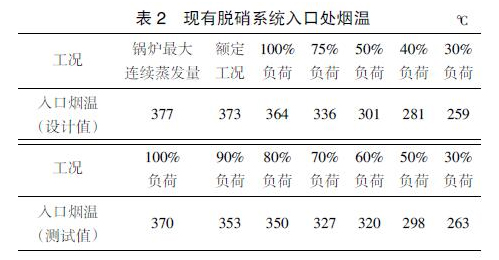

對現有脫硝系統入口處進行各段不同負荷運行時煙溫的測試，測試結果如表2 所示。由表2 可以看出，在負荷50%時，脫硝系統入口（省煤器出口）煙氣溫度約300 益，由于催化劑的適宜溫度在（310-420）度，所以在負荷 50%以下無法滿足SCR 的運行要求。
3 改造方案
3.1 方案比選
對于全負荷脫硝系統改造，可分為2 類。一類是將催化劑改為能適應低溫的寬溫催化劑，另一類是將低負荷運行時的煙氣溫度升高。由于寬溫催化劑國內應用實例很少[1]，目前改造大部分均為提升煙氣溫度的改造方案。低負荷下提升煙溫常用的方法有省煤器分級技術，省煤器煙氣旁路改造技術和煙氣補燃技術等。
省煤器分級技術就是將省煤器分為兩部分[2]，將高溫段布置在脫硝系統的入口側，低溫段布置在脫硝系統的出口側，將SCR布置在溫度較高的區域，這樣就實現了煙氣溫度的提升。

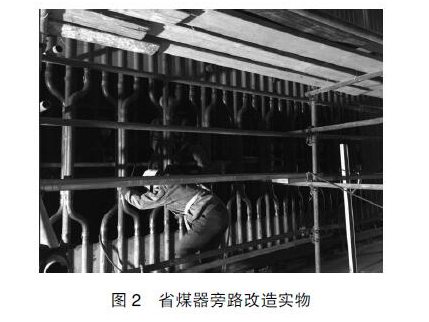

省煤器煙氣旁路技術就是在鍋爐省煤器入口的左右兩側加裝旁路煙道，旁路煙道的出口連接脫硝系統的入口，旁路煙道上加裝煙氣擋板，調節擋板。省煤器旁路改造實物如圖2 所示。

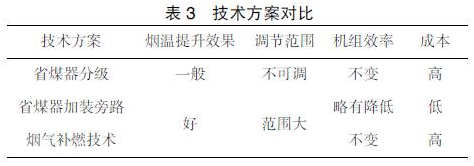

煙氣補燃技術就是在省煤器的出口段到脫硝系統的入口段布置補燃燃燒器，使低負荷下的煙氣溫度有效升高，達到催化劑要求的溫度范圍，以提高脫硝效率的技術。3 種改造方案的優劣比對如表3所示。
由表3可知，省煤器加裝旁路技術與煙氣補燃技術效果較好，且調節范圍大。但煙氣補燃技術國內應用較少且投資成本高，所以本課題最終選用省煤器加裝旁路技術。
3.2 數值模擬

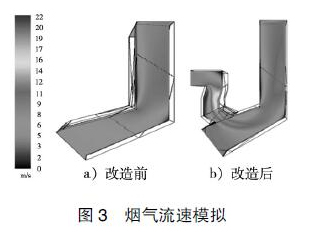

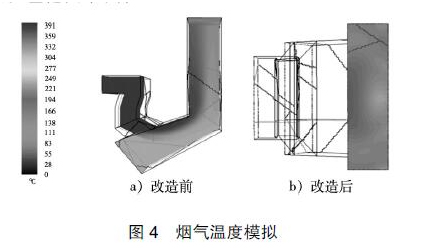

用Fluent 軟件將未改造前脫硝系統與改造后的系統分別進行模擬，經過建模、劃分網格、輸入邊界參數等步驟后。最終模擬結果如圖3和圖4所示，改造前后煙氣流速基本不受影響，因此不會對SCR 后續的均流產生影響；改造前后煙氣溫度基本不受影響，因此不會造成煙溫的偏差。



4 脫硝系統改造后效果分析

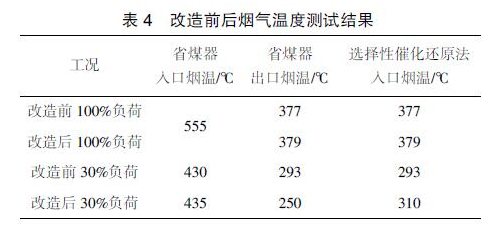

改造前后煙氣溫度測試結果如表4所示。由4表可以看出，當機組在30%負荷的工況下，SCR入口煙溫為293度，約SCR 入口催化劑反應溫度。經過改造后的脫硝系統，30%負荷的工況下，SCR入口煙溫為310度，提升到了催化劑的反應范圍中，滿足脫硝系統投運的要求，且對SCR 后續的流場、溫度場均不產生影響，故改造方案切實可行。
5 結論
（1）脫硝系統運行后逐漸開啟旁路煙道調節擋板門至全開，逐漸關小省煤器出口煙道主路調節擋板門，脫硝系統入口煙氣溫度逐漸上升，在110MW負荷（約30%負荷）工況下，脫硝系統SCR 入口煙氣溫度達到310度，滿足SCR 脫硝裝置入口溫度要求，
（2）滿負荷下SCR入口煙溫為370度左右，與原運行數據一致，未出現旁路煙道擋板門不嚴SCR入口煙溫過高的現象，鍋爐效率沒有降低。
（3）在鍋爐負荷30%-100%負荷下SCR脫硝系統符合投運的要求，實現了鍋爐的低負荷投運脫硝系統的要求，滿足了氮氧化物的排放濃度低于超低排放限值的要求。
