1 SDA法工藝原理與流程
燒結機機頭煙氣經過電除塵器除塵后,由主抽風機直接送入旋轉噴霧干燥( SDA) 吸收塔,與被霧化的石灰漿液接觸,經過物理、化學反應,其反應過程如下所述:
( 1) SO2與漿液主要反應: SO2 + Ca ( OH)2 →CaSO3+H2O;
( 2) 部分反應: SO2+1 /2O2+ Ca( OH)2→CaSO4+H2O;
( 3) 與其他酸性物質( 如HF / HCI /SO3) 的反應: 2HCI+Ca( OH)2→CaCI+H2O,2HF+Ca( OH)2→CaF2+H2O。

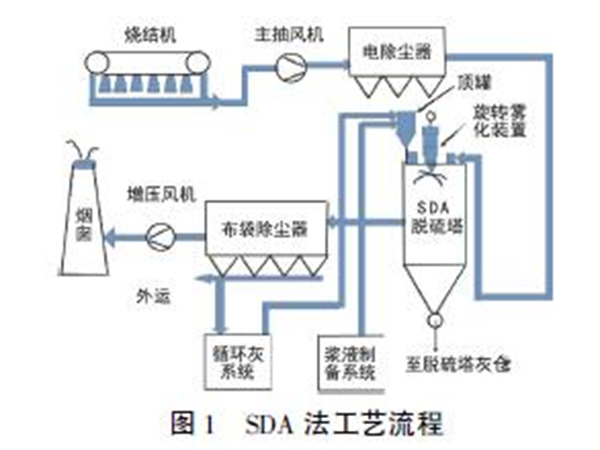

反應之后,氣體中的SO2被吸收凈化,達到脫硫效果。參與反應的石灰漿液由漿液制備系統完成。首先由外送罐車輸送到石灰倉中,根據配比加入到消化罐并加水配制而成,石灰漿液經振動篩篩分后流入石灰漿液罐,配制成合格的石灰漿液。然后根據原煙氣SO2濃度由漿液泵定量送入置于吸收塔頂部的漿液頂罐,頂罐內漿液流入吸收塔頂部霧化器內,經霧化器霧化成30 μm ~80 μm 的霧滴,與吸收塔內煙氣接觸迅速完成吸收SO2的作用,由于石灰漿液為極細小的霧滴,增大了脫硫劑與SO2接觸的面積,所以,SO2脫硫率很高( 如圖1 所示) 。脫硫并干燥的粉狀顆粒部分沉入塔底排出并由罐車外運,其余顆粒隨氣流進入布袋除塵器進一步凈化處理。除塵器除下的粉塵灰因含有未反應的生石灰,采用刮板輸送機、罐車送至循環灰倉,由循環灰系統制備成漿液繼續使用。經吸收SO2并干燥的含粉料煙氣出吸收塔進入布袋除塵器進行氣固分離,凈煙氣由增壓風機抽引到煙囪排入大氣。

2 控制系統
2.1 硬件配置
以400 m2 燒結機煙氣脫硫崗位為例: 自動控制系統選用兩臺操作站,一臺工程師站,并采用光纖通訊與燒結主控制室內設有一臺操作站。另采用網絡通訊與燒結控制系統進行連鎖設置及數據交換。1套西門子S7-400 系列PLC,操作站之間通過以太網交換機與PLC 連接,共計11 個ET200M 遠程站,使用17 個AI 模塊,3個AO 模塊,33 個DI 模塊,12個DO 模塊。
2.2 軟件設計
SDA 脫硫系統控制軟件包括數據采集模塊、數據處理模塊、數據控制模塊、用戶界面模塊等。PLC軟件部分采用面向?qū)ο蟮某绦蛟O(shè)計思想,整個功能分為若干具有一定獨立性的模塊,包括制漿系統、煙氣系統、霧化器系統、輸灰清灰系統、風機系統、公輔系統等子系統。監控系統軟件使用Wincc 監控程序軟件設計,主要包括數據采集顯示、數據處理及保存、順序控制系統、閉環控制系統等。
2.2.1 數據采集系統
該系統主要采集于脫硫設備狀態信號( 開關量值) ,監視脫硫裝置運行情況。當設備出現故障及異常情況發生時,畫面以燈光、色變、閃爍等形式向崗位人員報警提示。主要畫面包括流程圖畫面、報警畫面、趨勢圖畫面等。
2.2.2 數據處理和保存
該系統對一些過程量數值( 模擬量值) 進行采集及處理,崗位人員可根據采樣周期、保存時間長度來進行選擇數據的保存。
2.2.3 順序控制系統
該系統主要根據工藝要求實現對設備的啟動、停止、連鎖選擇等要求,該系統以各個子功能組成,具備順控、自動、手動等控制方式。
2.2.4 閉環控制系統
該系統采用PID 閉環控制功能,具有自動、手動控制方式,主要包括消化水流量控制、霧化器漿液流量控制、石灰漿液流量控制、漿液濃度控制等系統組成。
