1 煙氣脫硫工藝
1.1 干法脫硫
固體堿吸收劑在干燥和半干燥煙道氣脫硫系統中主要是通過煙氣穿透煙道氣和吸收劑的方法來接觸煙道氣,其中的SO2無論是在何種環境下,都會發生一定反應進而生成亞硫酸鹽與硫酸鹽。想要使反應速度加快,要保證固體堿松散或細小。煙氣脫硫系統中的煙氣在半干法煙道中加入水,會有一種液膜形成在堿性物質顆粒的表面,然后加入SO2,能提高固體堿物質的反應速度,這種方法不會明顯的腐蝕設備,也不存在排放污水情況,且氣體排放中溫度并未明顯降低,讓煙囪更易擴散與通風。
1.2 濕法脫硫
在科學技術的不斷成熟下,脫硫效率已明顯高于95%。其能回收利用副產品,運行成本較低,煤種適應性強,且產能較大。同時由于石灰石濕法脫硫工藝所具有的吸收劑成本較低,所以,已在濕法脫硫領域中得到了廣泛應用。該工藝能對高濃度SO2處理要求進行充分滿足,所具有的吸收劑利用率與脫硫率較高。其缺點是脫硫廢水具有腐蝕性,建設成本高,而最重要的一個問題就是需要持續對脫硫劑進行采買,而且難以處理副產品的亞硫酸鈣。通常而言,焦化廠會使用氨脫硫技術,其能有效將管道中的氧氣去除,同時也能夠?qū)够瘡S回收車間處理系統進行充分利用,讓兩者相結合反應生成硫酸銨。氨法脫硫一般使用液體吸收劑洗滌煙氣除氧,該裝置操作簡單,具有很高的脫硫效率。
2 SCR脫硫塔+除塵器+加熱爐+SCR脫銷的焦?fàn)t煙氣治理工藝
2.1 工藝路線

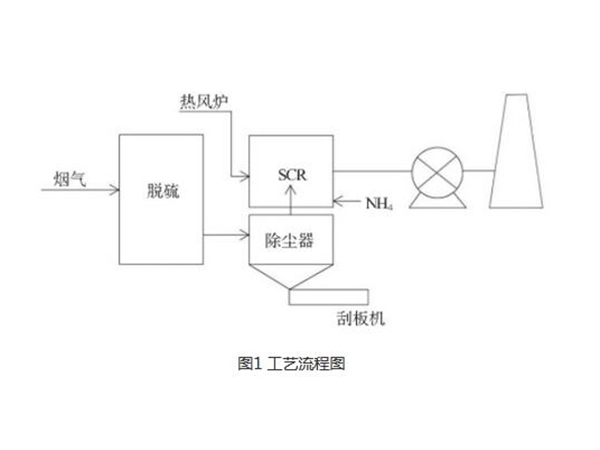

工藝流程如圖1,所含主要設備包括:脫硫塔、除塵器、氨氣、SCR脫硝反應塔、刮板機、循環風機。

2.2 工藝描述及工藝特點
從備煤車間運過來的精洗煤,最后送入到焦化爐中,在950~1000℃的高溫下,進行干餾焦炭煙氣當中的,氮氧化合物主要是在高溫條件下產生的。溫度范圍在180~300℃焦?fàn)t煙氣進入脫硫塔,經脫硫后煙氣進入除塵器,再由加熱爐加熱煙氣進入SCR脫硝塔進行脫硝,最后煙氣達標排放。在此過程中,要求風機出口的煙溫要不得低于125℃以下,避免溫度過低造成對煙筒內部部件的損壞,流量可以采用循環風機采用變頻控制的方式實現。
