1、煙氣系統
煙氣系統是指包括除塵器、煙氣升溫裝置和煙囪在內的若干處理煙氣的體系。在該系統內煙氣經過除塵降溫處理將從鍋爐出來的煙氣調整到比較適宜的反應條件,同時在設備出現故障或系統運行不正常時煙氣可從旁路通過,保證整個電廠系統的正常運行,煙氣升溫的目的是為了降低煙氣的含水率,防止煙氣在煙囪中結露,利于煙囪排除的煙氣能夠盡快擴散。
2 、氧化鎂的制備
外購氧化鎂粒徑如果符合脫硫要求,不需要粉碎可以直接進入消化裝置制成濃度在15~25%氫氧化鎂的漿液,然后通過漿液輸送泵送至吸收塔內,完成脫硫吸收。

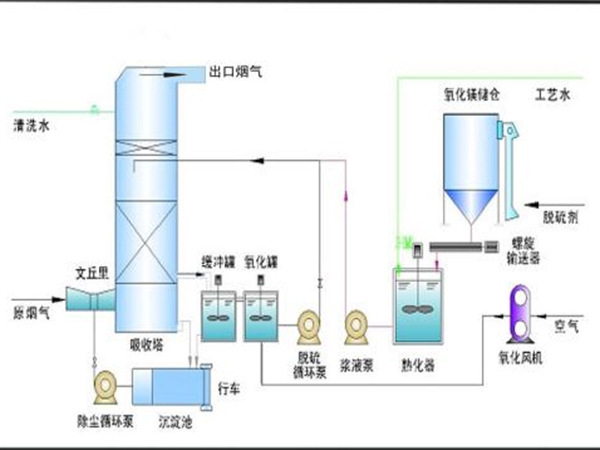

3、SO2吸收系統
吸收塔是SO2吸收的主要場所,材質可以選用SS316L不銹鋼或采用普通鋼結構另加防腐層,塔底是漿液池,塔的中間是噴淋層,上面是除霧器。漿液在塔內不斷的進行循環,當漿液濃度達到一定的程度時就通過漿液輸出泵排到漿液處理系統中去。
4、漿液處理系統
從吸收塔內出來的漿液主要是亞硫酸鎂和硫酸鎂溶液,在吸收塔內二氧化硫和氫氧化鎂反應后生成的亞硫酸鎂進如吸收塔底漿液池,由鼓風機往漿液池強制送風,氧化成硫酸鎂。含硫酸鎂的水連續循環使用于脫硫過程,當循環水中硫酸鎂濃度達到一定條件后由泵打入集水池內,接著送至硫酸鎂脫雜系統。脫硫污水經脫雜設備去除雜質,可以再利用或處理排放。
很多情況下,尤其是中小型鍋爐的脫硫,由于規模小,副產品發生量也小,大多采用處理排放,是將反應后的漿液經過固液分離后回收大部分水。
排放可以大大減少系統的投資費用,工序也簡單了很多,同時也可以避免設備結垢、管路堵塞等一系列問題,后序部分的動力消耗也可以省去,只是氧化鎂的消耗費用較高。
